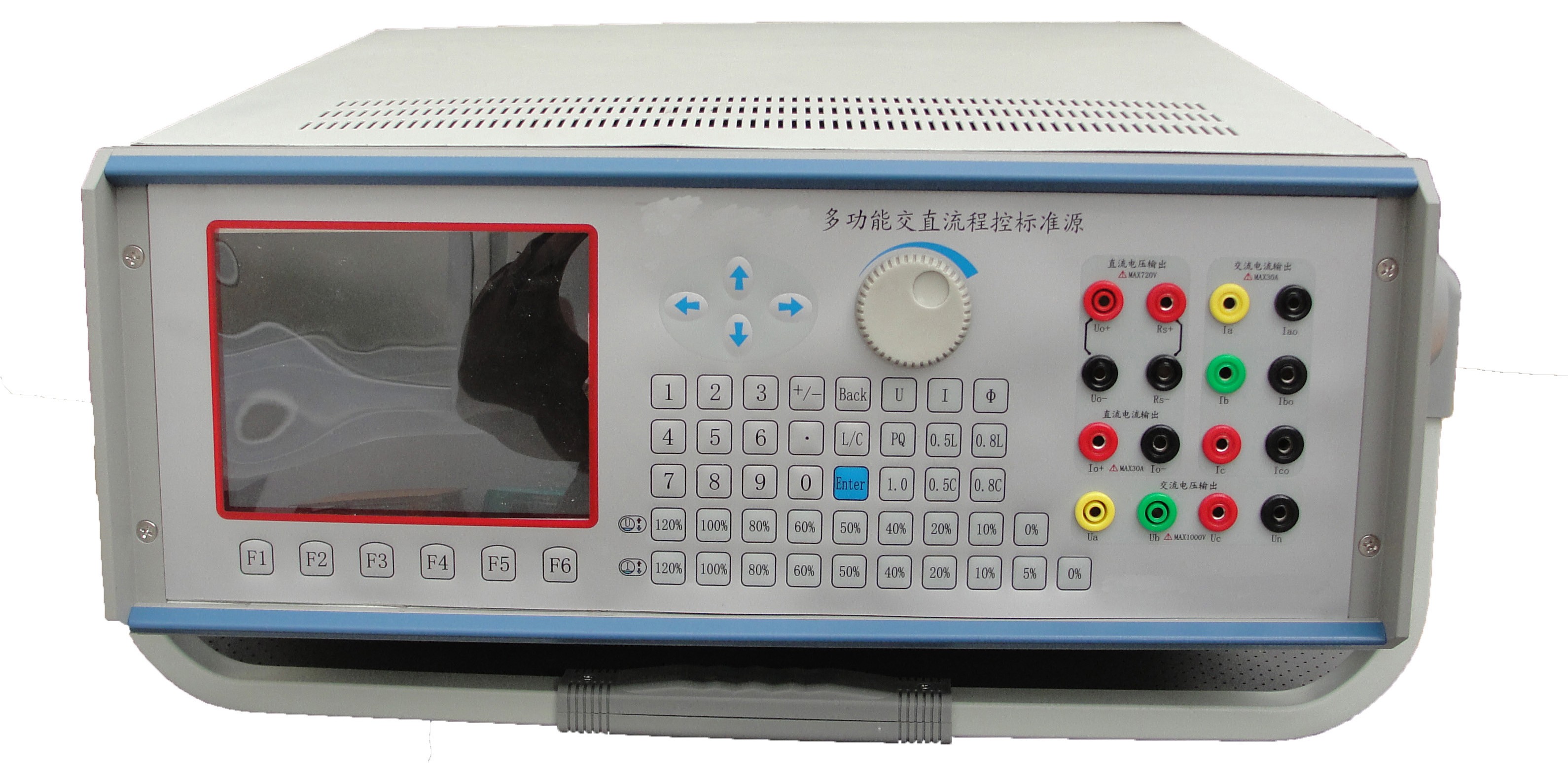

1.產品簡介（LYBZY-4000新型電力設備“多功能交直流程控標準源"適用于各種電力設備）

LYBZY-4000多功能交直流程控標準源是我公司最新研制出高等級標準源。它集嵌入式微處理器技術、DSP技術，大規模集成功放等多種先進技術于一體，具有以下特點：

1、與同類產品相比較，波形輸出穩定度更高，失真度更小。

2、輸出快捷，對電壓短路，電流開路保護準確可靠。

3、單相輸出功率大。每相輸出可達20W

4、更強大的諧波輸出能力。可產生2-31次諧波。

5、三相電壓，電流相位可任意設置或調節。

6、高品質的6.5寸真彩液晶屏，寬溫，寬視場，高亮度，無論室內，野外使用，都能清晰明了。

2.技術指標（LYBZY-4000新型電力設備“多功能交直流程控標準源"適用于各種電力設備）

2.1  輸出參數

2.1.1  電壓輸出:

檔    位:       57.7V, 100V,220V,380V

調節范圍:   0 - 120%RG

調節細度:   0.01%RG

穩 定 度:   0.005%(1min)

失 真 度:   < 0.1%

準 確 度:   0.05%RG

輸出容量:   25VA

2.1.2  電流輸出:

檔    位:       1A,2A,5A,20A

調節范圍:  0 - 120%RG

調節細度:  0.01%RG

穩 定 度:   0.01%(1min)

失 真 度:  < 0.1%

準 確 度:  0.05%RG

輸出容量:  25VA

2.1.3  輸出頻率:

調節范圍:  45Hz - 65Hz

調節細度:  0.001Hz

準 確 度:  0.005Hz

2.1.4  輸出相位:

調節范圍:  0 - 360度

調節細度:  0.01度

準 確 度:  0.05度

2.1.5  諧波輸出:

次    數: 2 - 31次

幅    度:  0 - 38% (總諧波 < 38%) (相對于基波)

準 確 度:  1%RG

2.1.6  電壓測量:

檔    位: 作自身源輸出測量時  57.7V, 100V, 220V, 380

準 確 度: 0.05%RG

分 辨 率：0.001V

2.1.7  電流測量:

檔    位:       用作自身源輸出測量時 1A, 2A,5A,20A

準 確 度: 0.05%RG

2.1.8  頻率測量:

測量范圍： 用作自身源輸出測量時 45Hz – 65Hz

分 辨 率： 0.001Hz

準 確 度:  0.005Hz

2.1.9  相位測量:

分 辨 率:  0.001度

準 確 度:  0.05度

2.1.10 有功功率:

準 確 度:  0.05%

2.1.11 無功功率

準 確 度:  0.1%

2.1.12 直流電壓輸出：

檔    位：  600V,300V,150V,75V,10V,1V,200mV,75mV

調節范圍:   0 - 120%RG

調節細度:   0.01%RG

穩 定 度:   0.005%(1min)

準 確 度:   0.05%RG

輸出容量:   10W

2.1.13 直流電流輸出：

檔    位：  25A,5A,1A,200mA,100mA,20mA,10mA,1mA

調節范圍:   0 - 120%RG

調節細度:   0.01%RG

穩 定 度:   0.005%(1min)

準 確 度:   0.05%RG

輸出容量:   30W

2.2  環境條件:

供    電:  AC220V ±15%

環境溫度:  25℃ ±2℃

工作溫度:  0 - 40℃

相對濕度: < 85% 無凝露

2.3 體積:

420mm X 440mm X 156mm

3.面板及接口說明（LYBZY-4000新型電力設備“多功能交直流程控標準源"適用于各種電力設備）

前面板主要布置人機操作部分及交直流輸出端子。

后背板主要布置用作標準表時測量端子及電源插座、開關等。

3.1 面板說明

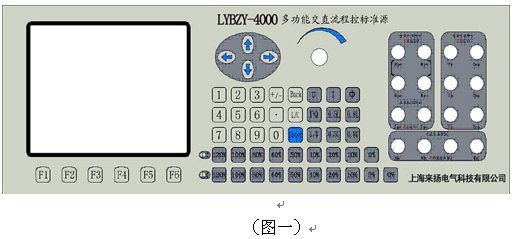

前面板布局如下圖（圖一）所示

3.1.1  LCD顯示屏

本機采用6.5寸高品質640x480真彩顯示屏。具有寬溫，寬視場，高亮度。

3.1.2  按鍵

面板按鍵包括：

1.功能鍵6只 F1-F6 常用或重要的功能操作一鍵到位，操作更加快捷便利。

2.導航鍵4只，上下左右各一。

3.數字鍵14只，用于數字輸入。

4.Enter鍵1只，用于輸入或其他操作的確認。

5.功能快捷鍵4只

6.百分比和相位快捷鍵

3.1.3  編碼器

編碼器可以使您移動光標的操作更加便捷，編碼器上也帶有一個確認鍵，功能與面板上的Enter鍵全部相同，只是為了增加操作的便利。

3.1.4  輸出端子

前面板上有3組輸出端子，如（圖一）所標，分別為：

1.交流電流輸出端子

2.交流電壓輸出端子

3.直流輸出端子

3．2 背板說明

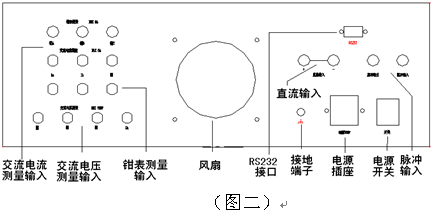

背板布局如下圖（圖二）所顯示

交流電流測量輸入端子: 用作標準表測量時，從這一組端子輸入電流。輸入電流最大為 25A。（本機交流源無此功能）

交流電流測量輸入端子: 用作標準表測量時，從這一組端子輸入電壓。輸入電壓最大為456V。（本機交流源無此功能）

鉗表輸入端子: 用于接鉗表作電流測量（按用戶要求提供，標準配置時沒有）。

直流輸入端子: 用作直流測量輸入（用戶定制內容，僅交直流源提供）。

最大直流電壓 30V, 直流電流 25mA。
